Panduan Desain 3D Printing di Filamen
Agar hasil cetak 3D optimal, desain model perlu disesuaikan dengan karakteristik teknologi pencetakan yang digunakan. Panduan ini disusun untuk membantu Anda memahami standar desain yang direkomendasikan di Filamen, mencakup dimensi minimum, toleransi, ketebalan dinding, dan aspek teknis lainnya. Dengan mengikuti panduan ini, proses produksi menjadi lebih efisien dan hasil cetak lebih presisi.
1. Volume Pencetakan

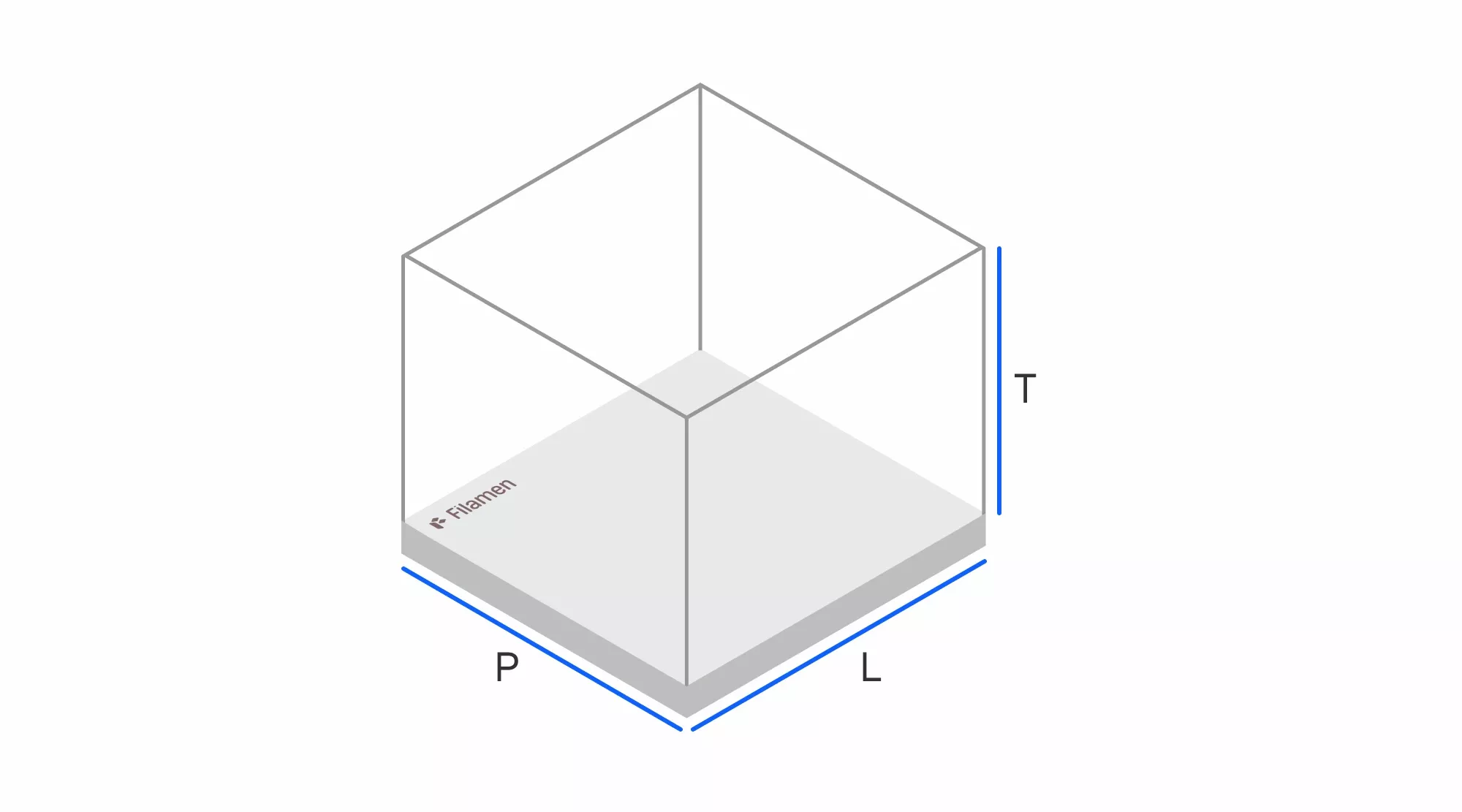

Volume Pencetakan
| Teknologi/Material | Ukuran Maksimum (P x L x T) | Ukuran Minimum (P x L x T) |
|---|---|---|
| FDM (Plastik) | 250×250×250mm | 5×5×5mm / 10×2×2mm |
| SLA (Resin) | 330×185×300mm | 3×3×3mm / 6×1×1mm |
2. Ketebalan Dinding

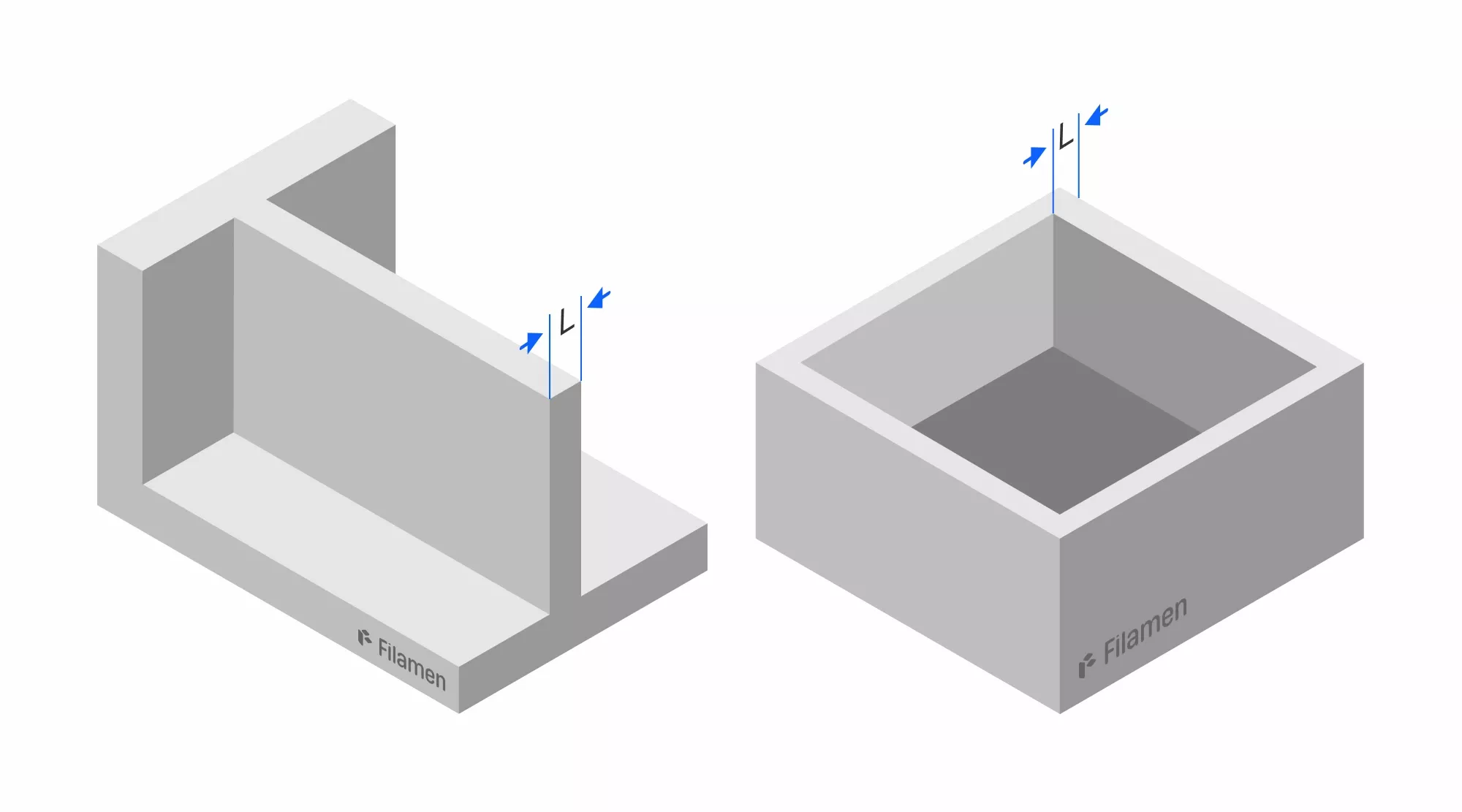

Panduan Ketebalan Dinding
Proses 3D printing memiliki risiko bagian dari objek menjadi patah atau rusak sehingga pada diperlukan ketebalan tertentu agar objek memiliki kekuatan yang cukup.
Ketebalan dinding pada 3D printing mengacu pada jarak antara suatu permukaan bagian dan permukaan tipis pada sisi lawannya. Bagian ini memiliki ketebalan dinding minimum yang bergantung pada ukuran keseluruhannya. Sebagai panduan, kami menyarankan Anda untuk meningkatkan ketebalan dinding setiap kali Anda meningkatkan desain Anda ke ukuran yang lebih besar.
| Material | 3x3 | 5x5 | 10x10 | 50x50 | 100x100 | 200x200 |
|---|---|---|---|---|---|---|
| FDM (Plastik) | - | 1.0mm | 1.6mm | 2.0mm | 2.8mm | 3.0mm |
| SLA (Resin) | 0.8mm | 1.0mm | 1.2mm | 1.5mm | 1.8mm | 2.0mm |
3. Detail Timbul dan Kedalam

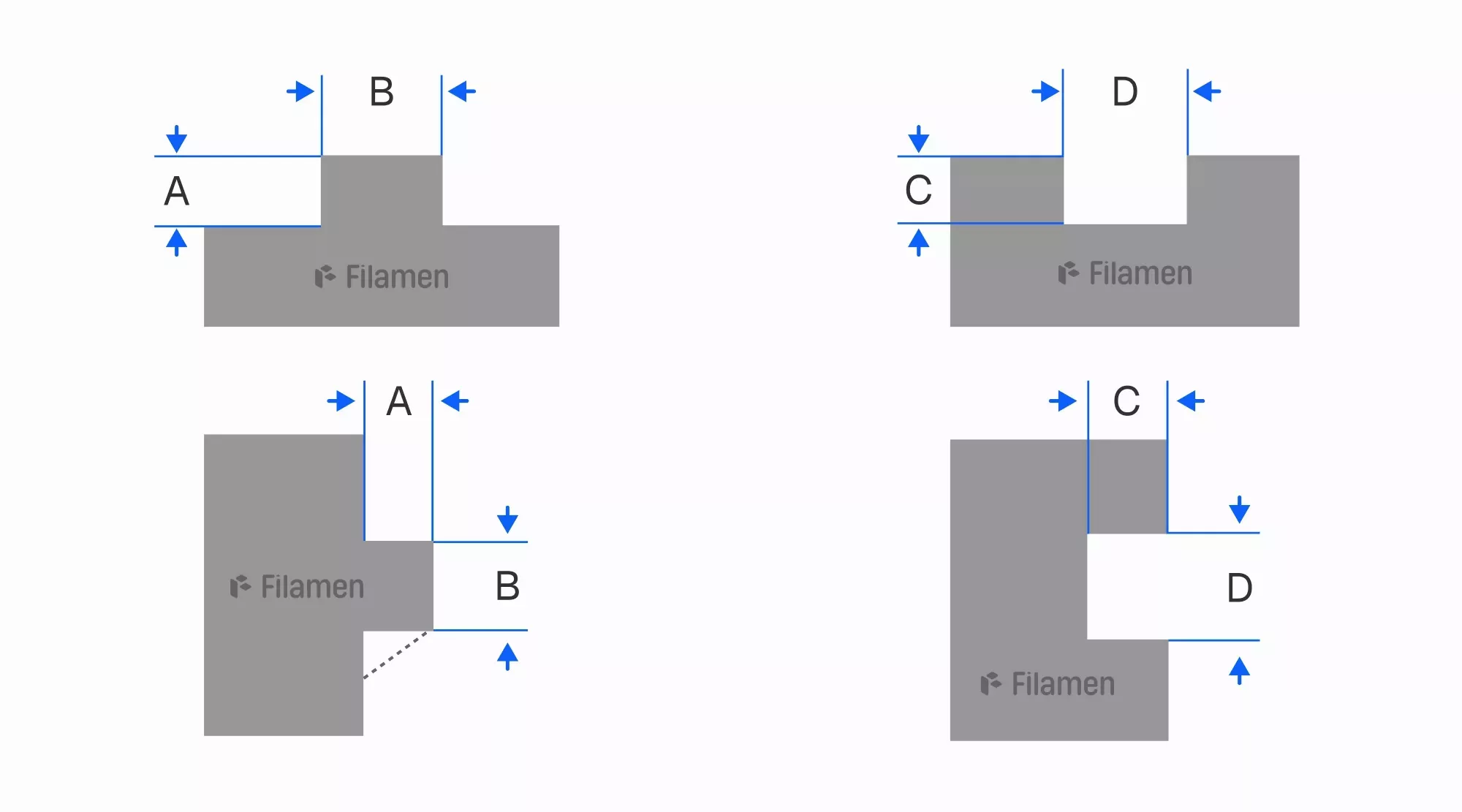

Panduan Detail Timbul dan Ukiran
Pencetakan 3D memungkinkan adanya detail timbul atau terukir yang biasanya berupa tulisan atau logo. Hal ini dapat dicapai jika memenuhi ukuran minimum pada tabel di bawah dan adanya chamfer untuk bentuk timbul vertikal
| Material | A | B | C | D |
|---|---|---|---|---|
| FDM (Plastik) | 0.40mm | 0.80mm | 0.40mm | 1.0mm |
| SLA (Resin) | 0.20mm | 0.60mm | 0.20mm | 0.4mm |
4. Toleransi dan Jarak Bebas Desain

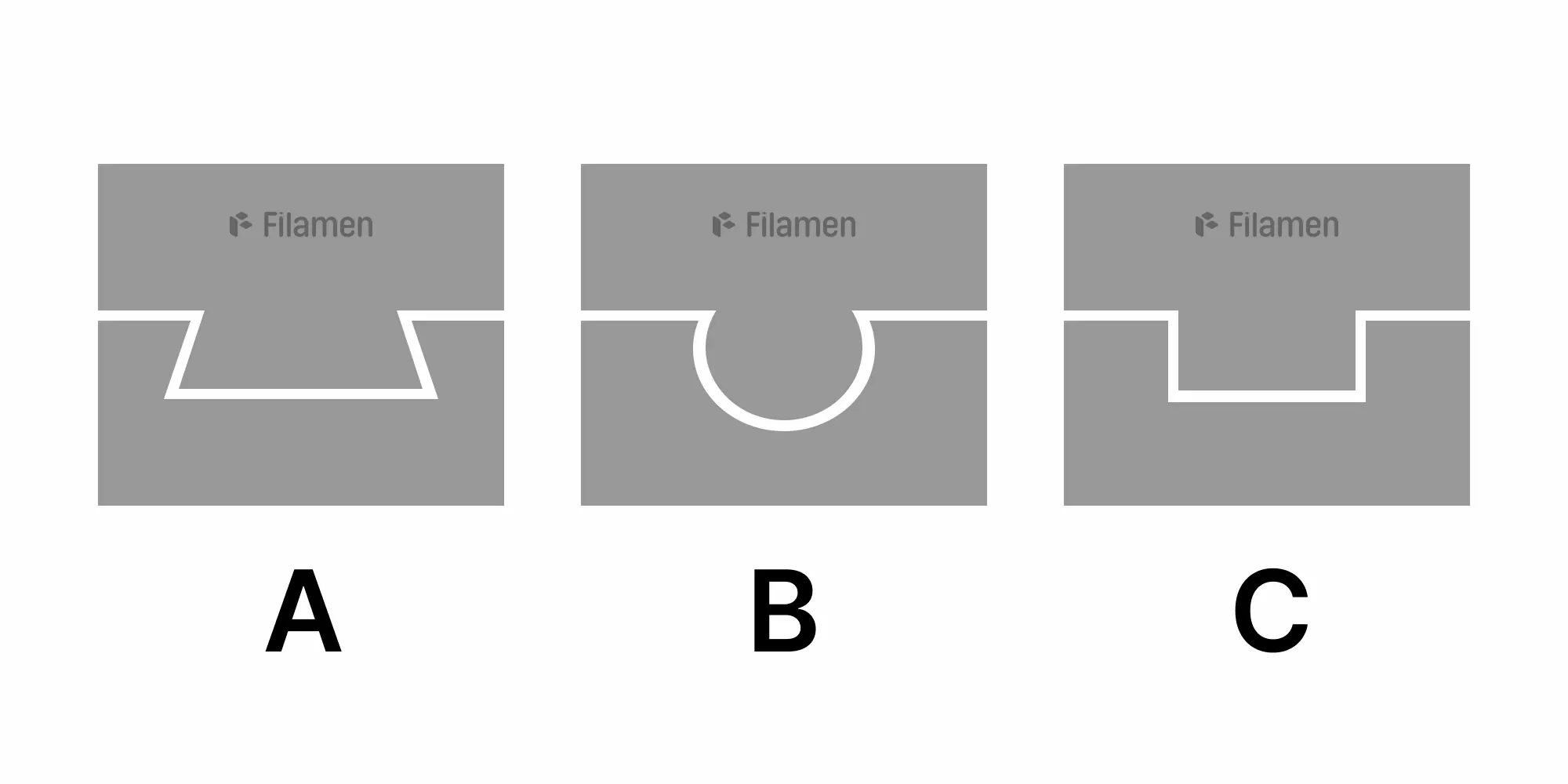

Toleransi dan Jarak Bebas Desain
Objek yang memiliki sambungan dapat dicetak untuk dirakit menjadi satu, selama memenuhi jarak bebas minimum seperti yang ditunjukkan di bawah ini.
| Material | A | B | C |
|---|---|---|---|
| FDM (Plastik) | 0.20mm | 0.18mm | 0.12mm |
| SLA (Resin) | 0.16mm | 0.14mm | 0.12mm |
5. Diameter Lubang

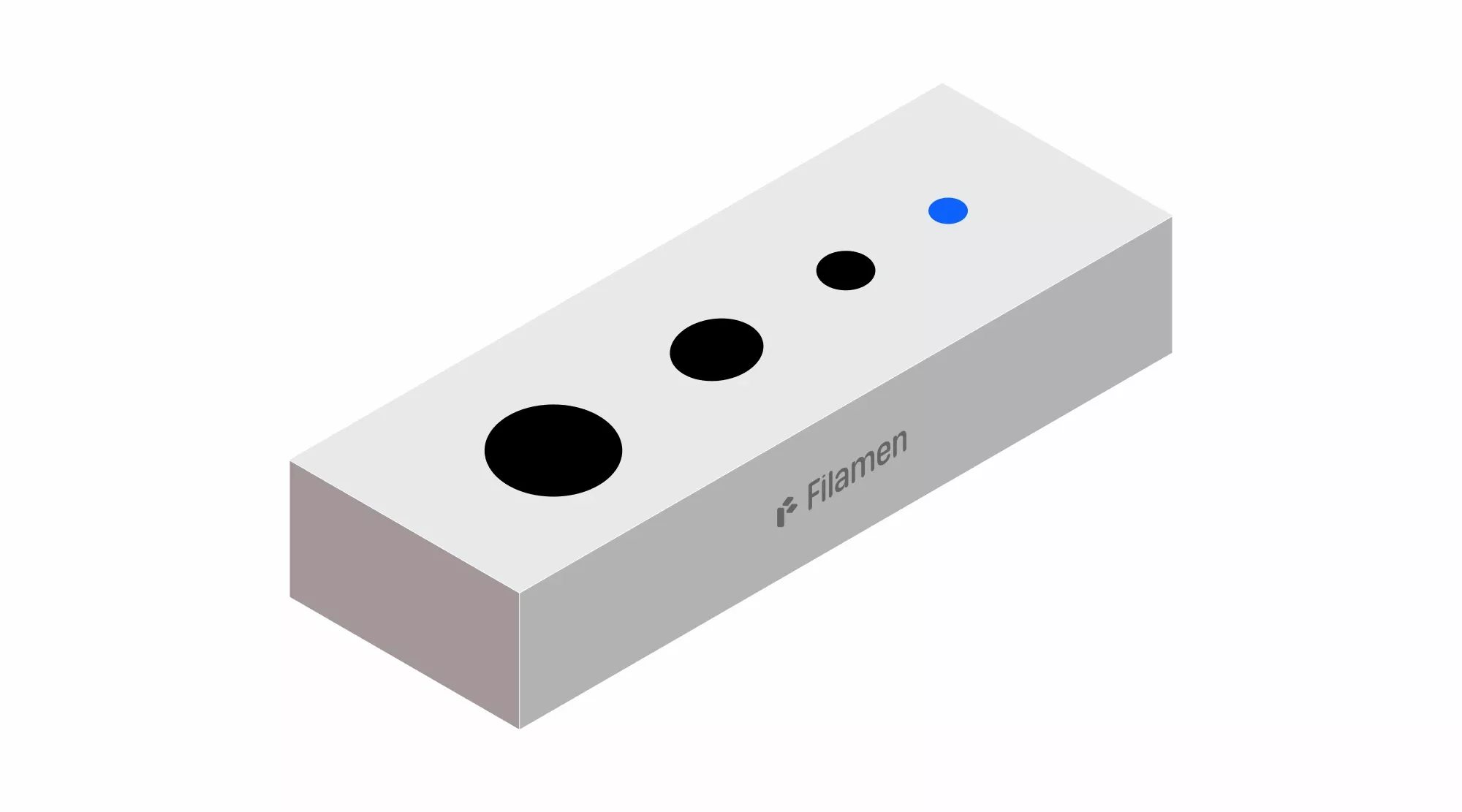

Panduan Ukuran Lubang
Untuk mendapatkan detail lubang yang baik dan akurat, terdapat relasi ukuran minimum antara diameter (D) dan kedalaman lubang (h).
| Material | D=1.0mm | D=1.5mm | D=2.0mm | D=2.5mm |
|---|---|---|---|---|
| FDM (Plastik) | - | h=2.0 | h=2.0 | h=2.0 |
| SLA (Resin) | h=0.8–1.6 | h=1.0–2.0 | h=1.5–5.0 | h=2.0–6.0 |
6. Kolom Kecil

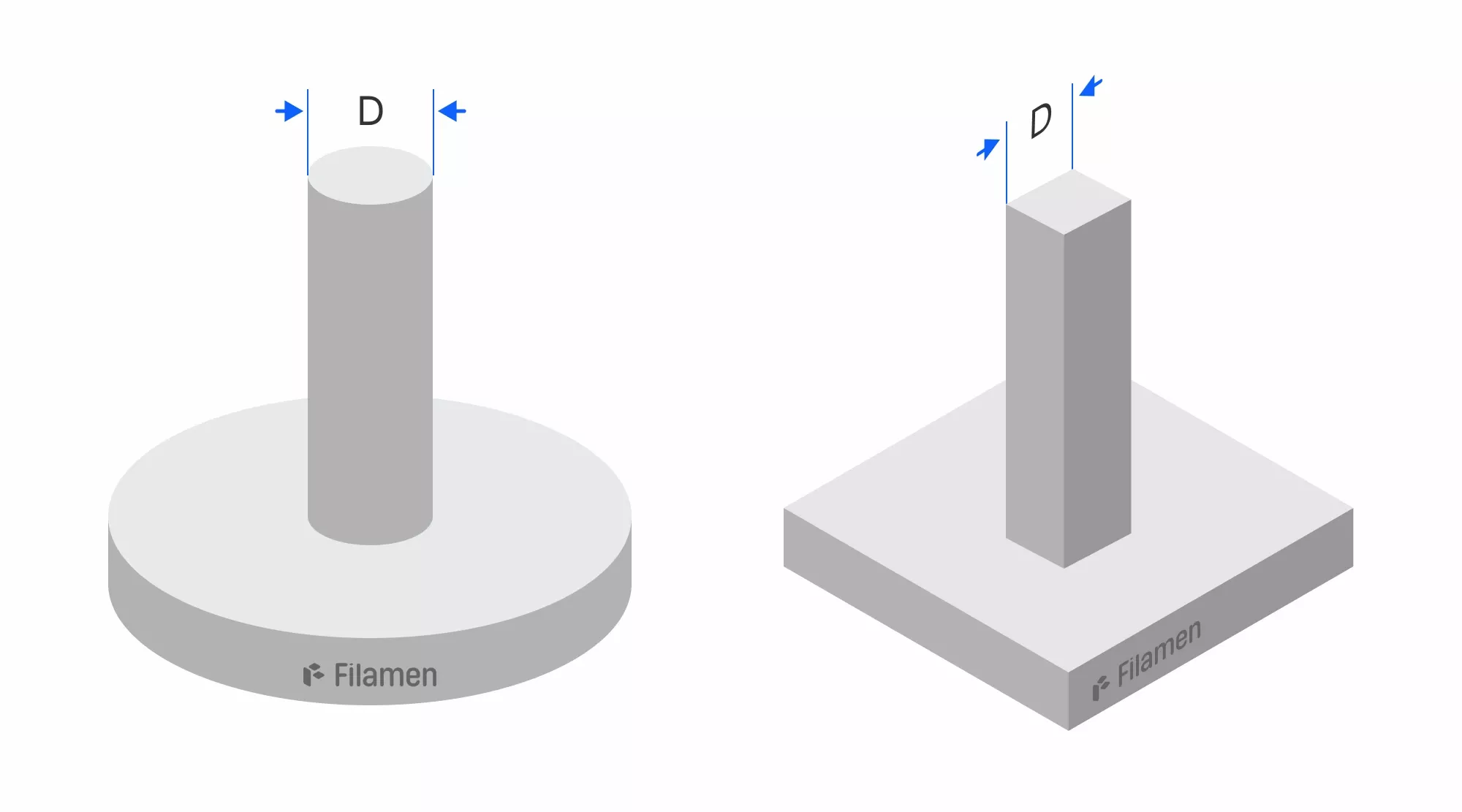

Panduan Kolom Kecil
Untuk mencetak kolom berukuran kecil, terdapat ukuran minimum diameter (D) dan ketinggian kolom (h).
| Material | D=1.0mm | D=1.5mm | D=2.0mm | D=2.5mm |
|---|---|---|---|---|
| FDM (Plastik) | - | - | h=2.0–4.0 | h=3.0–8.0 |
| SLA (Resin) | h=1.0–2.0 | h=1.0–3.0 | h=1.5–5.0 | h=2.0–6.0 |
7. Toleransi Hasil 3D Printing
Hasil pencetakan 3D akan memiliki deviasi dari ukuran desain.
| Teknologi/Material | < 100mm | > 100mm |
|---|---|---|
| FDM (Plastik) | ±0.4mm | ±0.4% |
| SLA (Resin) | ±0.2mm | ±0.6% |
